| 材質： | 不銹鋼 |
| 型號： | BQ41F |
| 產地： | 上海 |
| 單價： | 面議 |
| 發貨期限： | 自買家付款之日起 天內發貨 |
| 所在地： | 全國 |
| 有效期至： | 長期有效 |
| 發布時間： | 2023-11-24 09:54 |
| 最后更新： | 2023-11-24 09:54 |
| 瀏覽次數： | 161 |
| 采購咨詢： |
請賣家聯系我
|

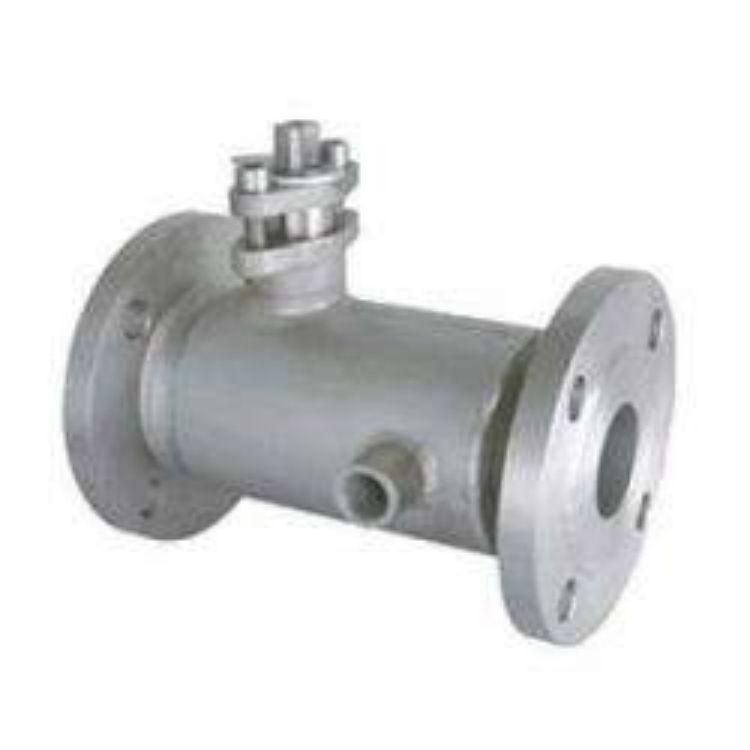

保溫球閥采用整體式夾套結構設計，更能均勻地保溫、保冷，保溫球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。 夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的最高壓力為1MPa。
保溫球閥具有良好的保溫、保冷特性，除縮徑保溫球閥外，閥門的通徑和管徑一至，介質呈直線流動，阻力小，能有效降低管路中介質熱量的損失，對容易凝固、高粘度的液體介質具有優良的性能。
保溫球閥標準規范：
設計制造標準：GB/T12224、ASME B 16.34
結構長度標準：GB/T 12221-2005、ASME B 16.10
連接法蘭標準：JB/T 79、GB/T 9113、ASME B 16.5
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008、JB/T9092、API 598
保溫球閥件材料與工況：
序號 | 零件名稱 | 材質 | |
GB | ASTM | ||
1 | 夾套 | 25 | 105 |
2 | 閥座 | WCB | A216-WCB |
3 | 閥體 | 25 | A105 |
4 | 密封圈 | PTFE、對位聚苯 | |
5 | 球體 | ||
6 | 閥桿 | 1Cr13 | A247-410 |
7 | 填料 | 柔性石墨 | |
8 | 填料壓蓋 | WCB | A216-WCB |
保溫球閥主要尺寸及重量：
公稱通徑（DN） | d | L | D | E | Q | H | W | 管螺紋 | ||
（mm） | （in） | （mm） | （in） | P | ||||||
20 | 3/4" | 19 | 117 | 40 | 1 1/2" | 58.5 | 147 | 101 | 170 | G3/4" |
25 | 1" | 25 | 127 | 50 | 2" | 62.5 | 156 | 106 | 170 | G3/4" |
40 | 1 1/2" | 38 | 165 | 65 | 2 1/2" | 63.5 | 181 | 125 | 250 | G3/4" |
50 | 2" | 51 | 178 | 80 | 3" | 68 | 218 | 135 | 250 | G3/4" |
80 | 3" | 76 | 229 | 150 | 6" | 82 | 275 | 193 | 350 | G3/4" |
100 | 4" | 102 | 254 | 200 | 8" | 83 | 300 | 265 | 420 | G3/4" |
150 | 6" | 152 | 292 | 250 | 10" | 95 | 403 | 355 | 1000 | G3/4" |
200 | 8" | 203 | 330 | 300 | 12" | 100 | 495 | 410 | 1300 | G3/4" |
備注 | 法蘭尺寸可按各種標準及用戶要求設計制造。 | |||||||||
