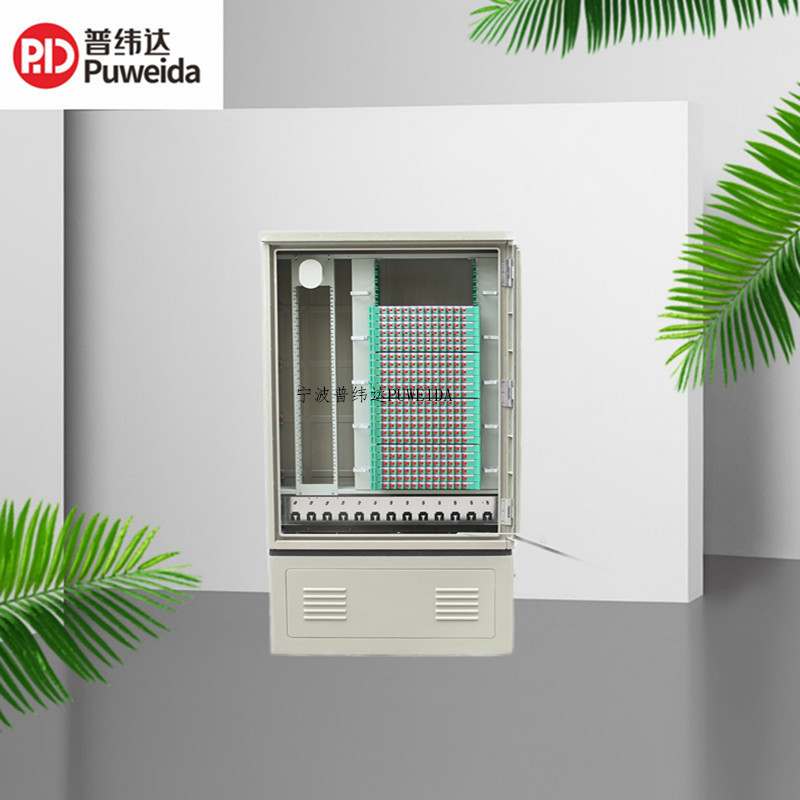

落地式光纜交接箱288芯插片式新圖片光纖交接箱、 SMC光纜交接箱、 不銹鋼光交箱（48芯、72芯、96芯、144芯、216芯、288芯、432芯、480芯、576芯、684芯、720芯、864芯、960芯、1152芯、1440芯）落地式光纜交接箱288芯插片式新圖片國通信行業標準 通信光纜交接箱、通信光纜交接箱|FTTH光纜交接箱生產基地【中國移動通信|中國電信|中國聯通）落地式光纜交接箱288芯插片式新圖片通信行業標準 通信光纜交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范圍 本標準規定了通信光纜交接箱。光纜交接箱用于光纖接入網中主干光纜與配線光纜交接處的接口配線設備?？蓪χ?、落地式光纜交接箱288芯插片式新圖片配線光纜進行固定、開剝、保護、終接及冗纖的盤繞，通過光纖跳線，能迅速方便地調度光纜中光纖序號以及改變傳輸系統的路由。產品具備模塊化設計、優化的光纜管理系統，落地式光纜交接箱288芯插片式新圖片實現主干光纜與配線光纜交叉連接或互連，以及主干光纜之間的直通連接配線功能。落地式光纜交接箱288芯插片式新圖片且適用于多元化的XPON建設需求，提供多種光分路器增值單元解決方案。落地式光纜交接箱288芯插片式新圖片

（1）焊接處應涂瀝青。
（2）接地體連接線和卡箍要***有可靠的電氣接觸。
（3）接地體與電力線焊接（用銀化黃銅氣焊條氣焊）再引到地線排用螺絲連接。
（4）水平接地體焊接處應四面焊接，搭接處應大于250mm。

5.主要特點由箱體、底座、熔配一體單元架、熔配一體模塊、光纜固定接地保護裝置、繞線單元組件、走線槽組件等組成，其完善的結構設計使得光纜的固定、接地、熔接、尾纖的盤繞、固定、熔接、富余光纖的盤繞、連接、調度、分配、測試等操作都非常方便可靠。

光纜交接箱是熔配一體模式。

  采用SMC箱體，防護等級IP65，能抵受劇變的氣候和惡劣的工作環境；

可實現光纜的直熔并具有富余光纖的盤貯功能；

接盤可抽出至箱體外操作；

適用于帶狀光纜和非帶狀光纜；

卡接式安裝FC兩種適配器，操作簡便快捷；

 適配器與箱體正面成30°角，既***的光纖的彎曲曲率半徑不小于40mm，又可避免光纖中的弧光灼傷眼睛；

 光纖的分配和調度均為全正面化操作；

容量：符合設計要求。

性能指標：

使用條件

環境溫度：-5℃~+40℃

 貯運溫度：-25℃~+55℃

相對濕度：≤85％（+30℃時）

大氣壓力：70KPa~106KPa

光電性能

連接器損耗（包括插入、互換、重復）≤0.5dB

 插入損耗：≤0.2dB

互換性附加損耗：≤0.2dB

 重復性附加損耗：≤0.1dB（插拔1000次后）。

 回波損耗：FC/PC≥40dB  FC/UPC≥50dB  FC/APC≥60dB

 插拔耐久壽命大于1000次。

機架高壓防護地與機架間絕緣電阻大于1000MΩ（500V/DC）。1.3.2.8機架高壓防護地與機架間通以直流電3000V歷時1分鐘不擊穿且無飛弧現象發生。

適用性能指標

標稱工作波長：850nm、1310nm、1550nm。

 光纖活動連接器：符合GB/T12707-1991標準規定。

光纖、光纜應符合GB/T11819-1989和GB/T7424-1987的規定。

密封性能

  防塵：優于GB4208/IP65級要求。

防水：80KPa水壓，±60°沖擊箱體15分鐘，水珠不能進入箱內。
