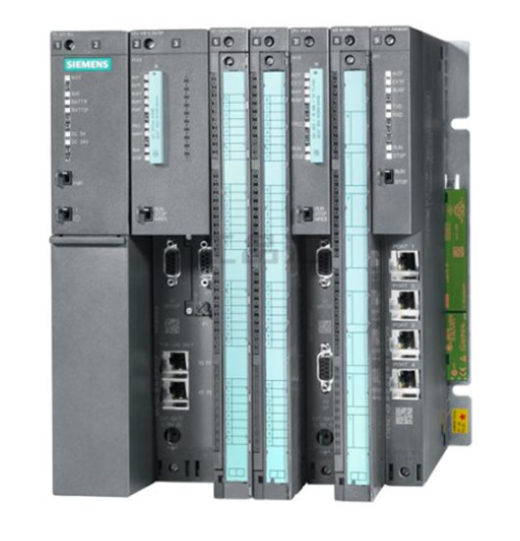

西門子S7-400 PS407:10A電源模板6ES7407-0KA02-0AA0

6ES7314-1AG14-0AB0西門子CPU314中央控制器PLC314模塊  6ES7315-2AH14-0AB0西門子CPU315中央控制器PLC315模塊

6ES7315-2EH14-0AB0西門子CPU315中央控制器PLC315模塊   6ES7317-2EK14-0AB0西門子CPU317中央控制器PLC317模塊

6ES7313-6CG04-0AB0西門子CPU313中央控制器PLC313模塊

6ES7314-1AG14-0AB0 SIMATIC S7-300，CPU 314 帶 MPI 的中央處理器， 集成電源 24V DC， 工作存儲器 128 KB， 需要微型存儲卡

將計算機中的程序傳送到PLC的過程稱為下載程序，將PLC中的程序傳送到計算機的過程稱為上傳程序

??下載程序的操作過程為：在STEP7-Micro/WIN SMART軟件中編寫好程序(或者打開先前編寫的程序)后，單擊工具欄上的“下載”工具，如圖3-14(a)所示，彈出“通信”對話框，在“找到CPU”項中選擇要下載程序的CPU(IP地址)，再單擊右下角的“確定”按鈕，軟件窗口下方狀態欄馬上顯示已連接PLC的IP地址()和PLC 當前運行模式(RUN)，彈出“下載”對話框，如圖3-14(b)所示;在左側“塊”區域可選擇要下載的內容，在右側的“選項”區域可選擇下載過程中出現的一些提示框，這里保持默認選擇;單擊對話框下方的“下載”按鈕，如果下載時PLC處于RUN(運行)模式，會彈出圖3-14(c)所示的對話框，詢問是否將PLC置于STOP模式(只有在STOP模式下才能下載程序);單擊“是”按鈕開始下載程序，程序下載完成后，彈出圖3-14(d)所示的對話框，詢問是否將PLC置于RUN模式，單擊“是”按鈕即完成程序的下載。

??

上傳程序的操作過程為在上傳程序前先新建一個空項目文件，用于存放從PLC 上傳來的程序，單擊工具欄上的“上傳”工具，后續操作與下載程序類似，這里不再贅述。

??無法下載程序的解決方法

??無法下載程序的可能原因有一是硬件連接不正常，如果PLC和計算機之間的硬件連接正常，PLC上的link(連接)指示燈會亮二是通信設置不正確。

下載程序

下載程序續

若因通信設置不當造成無法下載程序，可采用手動設置IP地址的方法來解決，具體操作過程如下

??設置PLC的IP地址。在STEP 7-Micro/WIN SMART軟件的項目指令樹中雙擊“系統塊”圖標，彈出“系統塊”對話框，如圖3-15所示，勾選“IP地址數據固定為下面的值，不能通過其他方式更改”，將IP地址、子網掩碼和默認網關按圖示進行設置，IP 地址和默認網關前三組數要相同，子網掩碼固定為255.255.0。單擊“確定”按鈕完成PLC的IP地址設置，將系統塊下載到PLC，即可使IP地址設置生效。

在“系統塊”對話框中設置PLC的IP地址

設置計算機的IP地址

打開計算機控制面板內的“網絡和共享中心”(以操作系統為Windows 7為例)，在“網絡和共享中心”窗口的左邊單擊“更改適配器設置”，會出現如圖3-16(a)所示窗口;雙擊“本地連接”，彈出“本地連接 狀態”對話框，單擊左下方的“屬性”按鈕，彈出“本地連接 屬性”對話框，如圖3-16(b)所示從中選擇“Internet 協議版本4(TCP/IPv4)”，再單擊“屬性”按鈕，彈出如圖3-16(c)所示對話框;選擇“使用下面的IP地址”項，并按圖示設置好計算機的IP地址、子網掩碼和默認網關，計算機與PLC的網關應相同，兩者的IP地址不能相同(兩者的IP地址前三組數要相同，最后一組數不能相同)，子網掩碼固定為225.255.255.0，單擊“確定”按鈕完成計算機的IP地址設置。

??有關IP地址、子網掩碼和網關等內容的說明請見其他章節。
